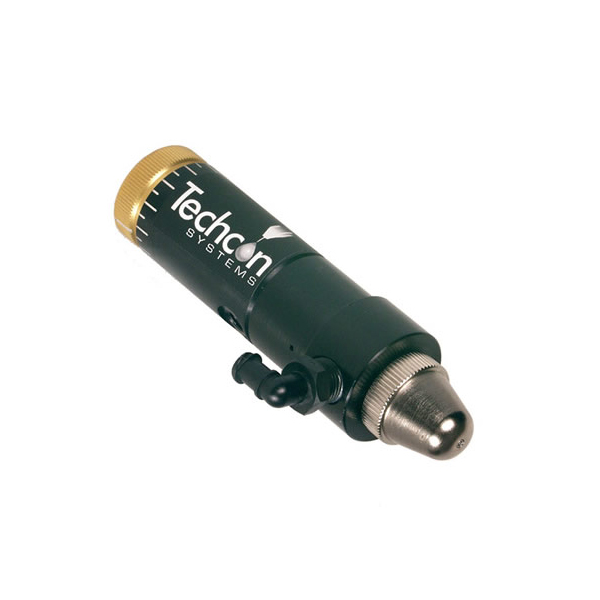

Techcon TS5500系列噴霧閥 TS5520/TS5540
Techcon TS5500系列噴霧閥 TS5520/TS5540
泰康點膠閥
Techcon Systems噴霧閥TS5500系列設計用于低粘度材料的精密噴霧應用。外部行程控制使得操作人員可以輕松微調流體流量。[敏感詞]推出的 TS5540 噴霧閥的氣缸和流體外殼采用 FDA 標準的 303 不銹鋼制成。現場可更換的聚甲醛樹脂座可以有效關閉，使用壽命非常長。緊湊的設計和安裝簡便的螺紋孔可以簡便集成到自動化應用中。
● 產品說明 ●
Techcon Systems噴霧閥TS5500系列設計用于低粘度材料的精密噴霧應用。外部行程控制使得操作人員可以輕松微調流體流量。[敏感詞]推出的 TS5540 噴霧閥的氣缸和流體外殼采用 FDA 標準的 303 不銹鋼制成。現場可更換的聚甲醛樹脂座可以有效關閉，使用壽命非常長。緊湊的設計和安裝簡便的螺紋孔可以簡便集成到自動化應用中。
新款TS5540-MS噴霧閥設計旨在通過一次性點膠針頭噴射低粘度至中等粘度的流體。此項創新設計能使噴霧閥噴出直徑范圍在0.180”-0.60”（4.6 mm–15 mm）之間的均勻一致的噴束。TS5540-MS噴霧閥配有可現場更換的聚甲醛樹脂座（密封），以實現有效關閉，并延長噴霧閥的使用壽命。
TS5500系列噴霧閥特點：
噴霧量均勻一致
可互換的噴嘴和蓋
不會過量噴霧
快速完全關閉
可調節流量控制
使用壽命長
TS5500系列噴霧閥技術指標：
| 閥: | TS5520 | TS5540 | TS5540-MS |
|
規格(直徑x 高度) |
1.12” x 4.2” (28mm x 107mm) | 1.12” x 4.2” (28mm x 104mm) | 1.12” x 4.3” (28mm x 109mm) |
| 重量 | 0.3 磅 (136g) | 0.73 磅 (331g) | 0.73 磅 (331g) |
| 流體進口 | 1/8” NPT | 1/8” NPT | 1/8” NPT |
| 流體出口 | 錐形噴嘴 | 扇形噴嘴 | --- |
| 安裝 | 1/4-20UNC-2B | 1/4-20UNC-2B | 1/4-20UNC-2B |
| [敏感詞]流體壓力 | 100psi (6.9bar) | 100psi (6.9bar) | 100psi (6.9bar) |
| 最小工作壓力 | 最小 70psi (4.8bar) | 最小 70psi (4.8bar) | 最小 70psi (4.8bar) |
|
加濕部件 |
303 SS, 特氟龍, 陽極氧化鋁, EPR | 303 SS, 特氟龍, 陽極氧化鋁, EPR | 303 SS, 特氟龍, 陽極氧化鋁, EPR |
| 循環速率 | 每分鐘循環超過400次 | 每分鐘循環超過400次 | 每分鐘循環超過400次 |
| 材料粘度范圍 | 1 - 1000cps | 1 - 5000cps | 1 - 5000cps |
| 保修 | 1 年 | 1 年 | 1 年 |
| 噴嘴型號 | 工作直徑 | 錐形噴嘴 | 扇形噴嘴 |
|
TS5520 |
0.046" (1.17mm) | TS5520 (Standard) | |
|
TS5540 |
0.014" (0.36mm) | TS5540-014R | TS5540-014F |
| 0.028" (0.71mm) | TS5540-028R | TS5540-028F | |
| 0.046" (1.17mm) | TS5540-046R |
TS5540-046F |
